We zijn ondertussen wat verder in de bouw.

Hieronder het vervolg van het vorige artikel.

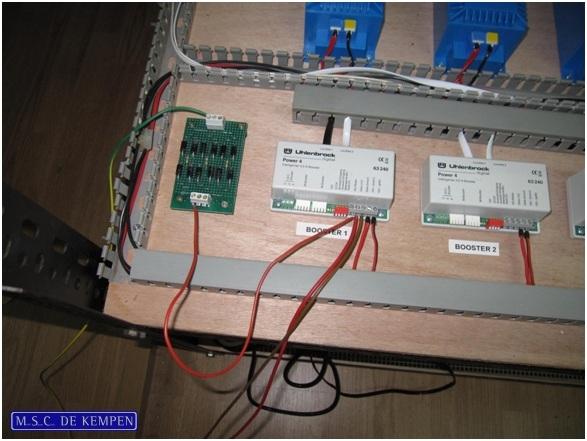

Ook een schakeling voorzien om de niet gedetecteerde stukken van de baan te voorzien van stroom.

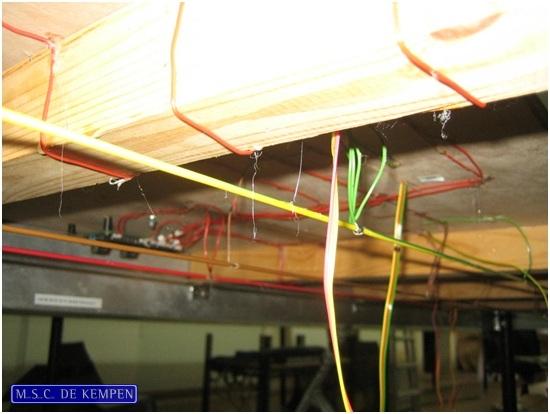

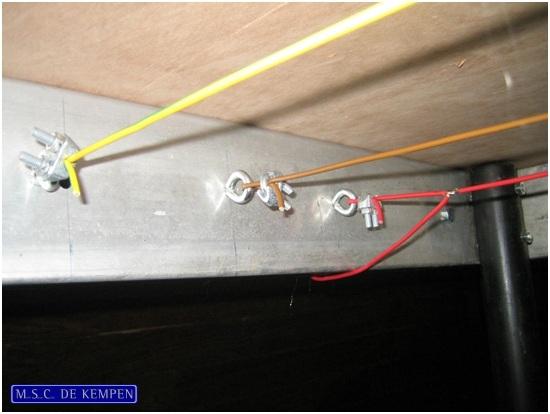

Onder de baan ligt een ringleiding zodat alle elementen die stroom nodig hebben hiervan kunnen aftakken. Deze leiding is in soepele draad van 1,5 mm2.

Ook wordt er gewerkt met een kleurcode en alle aansluitingen worden gelabeld.

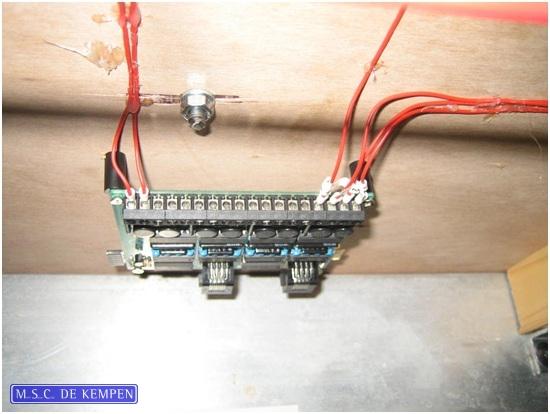

Deze print is een bezetmelder, geschikt voor 16 terugmeldingen.

Deze unit is een schakelmodule voor magneet artikelen, daarmee worden de wissels aangestuurd.

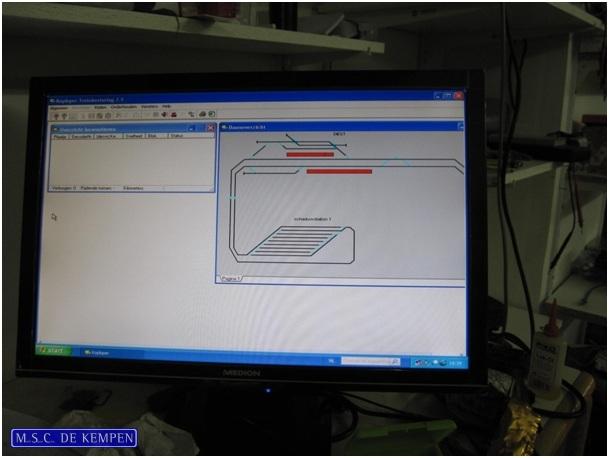

Een gedeelte van het baanplan en het eerste schaduwstation is getekend op de pc in het programma koploper. Door met de muis op een wissel te klikken kan men via de pc de stand van de wissel wijzigen.

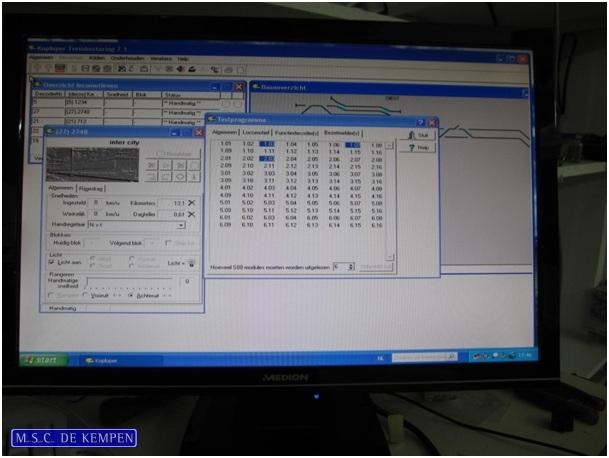

Door middel van het testprogramma kan men nu de aangesloten bezetmelders testen. Wanneer er een verbruiker wordt waargenomen licht het bijbehorende nummer blauw op.

Tot volgende keer.
