De dwarsbalk.

Dit is veruit het eenvoudigste onderdeel van het bovenleidingsportaal. De dwarsbalk is niets meer dan een messing 2mm H-profiel dat precies over de Roco raillas van de opstaande mast schuift. Zorg er voor dat je de lengte zo bepaald dat de dwarsbalk aan beide zijden van het portaal tenminste 3mm uitsteekt.

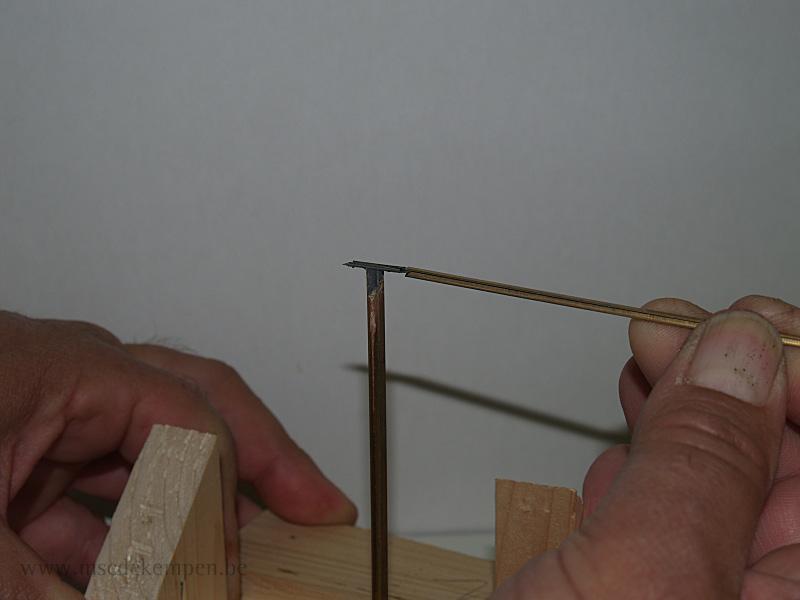

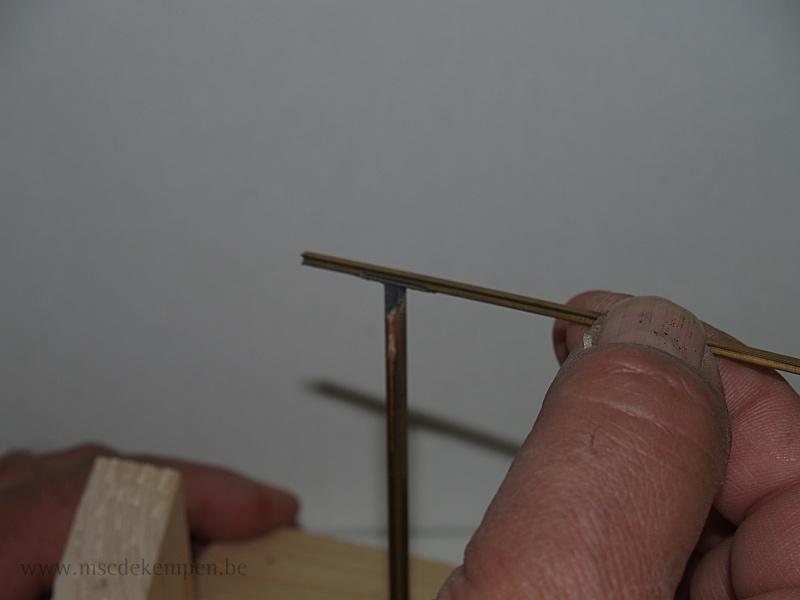

Zo wordt het 2x2mm H profiel op de raillas van de opstaande mast geschoven. Hier wordt dit nu met een blank H-profiel gedaan, maar in de praktijk wordt dit pas gedaan wanneer de 2 opstaande masten reeds op de modelbaan gemonteerd zijn, en de benodigde uithangers reeds op het het H-profiel gemonteerd zijn.



Merk op dat je hiervoor redelijk wat kracht moet zetten, voorzichtig doseren is de boodschap!

De uithanger.

De uithanger is opgebouwd uit een uithangprofiel en een dubbele hangdraad.

De benodigdheden om een uithanger te kunnen maken zijn de volgende:

-          Messing H-profiel van 2mm

-          Een Roco raillas

-          Koperleiding diameter 1/8; bij voorkeur een harder soort koper

-          Lasdraad van 0,6 mm dikte

-          Een draadstriptang en een kniptang

-          Een kleine buizensnijder

1: Het uithangprofiel

Neem een messing H-profiel van 2 mm. Slijp of frees ongeveer 20 mm weg uit het midden van het H-profiel. Nadat je dit gedaan hebt buig je de 2 beentjes ongeveer 8mm uit elkaar en soldeer je beide beentjes stevig vast aan een raillas. Gebruik ook hier weer een geschikt vloeimiddel en voldoende soldeertin om de gewenste stevigheid te bekomen. Na het solderen slijp je het H-profiel op exact 25 mm door; gemeten vanaf de bovenzijde van de raillas tot aan het uiteinde van het profiel.

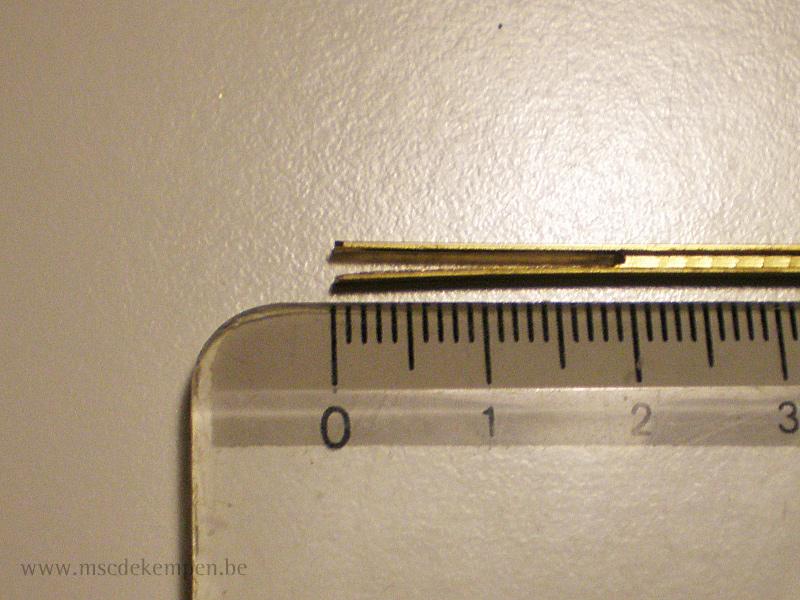

Frees of slijp ongeveer 2cm weg uit een 2x2mm H-profiel

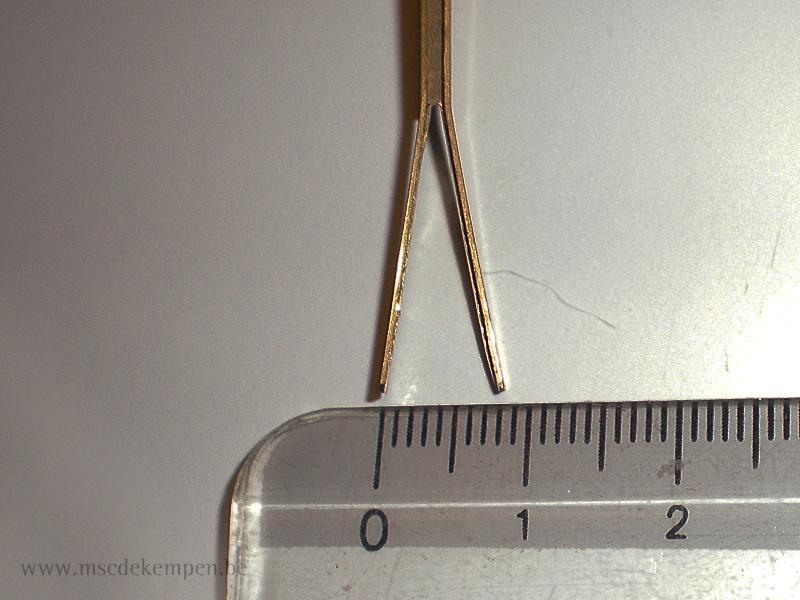

Buig de twee beentjes van het profiel gelijkmatig ongeveer 8 mm uit elkaar. Een platte schroevendraaier is hiervoor het geschikte gereedschap.

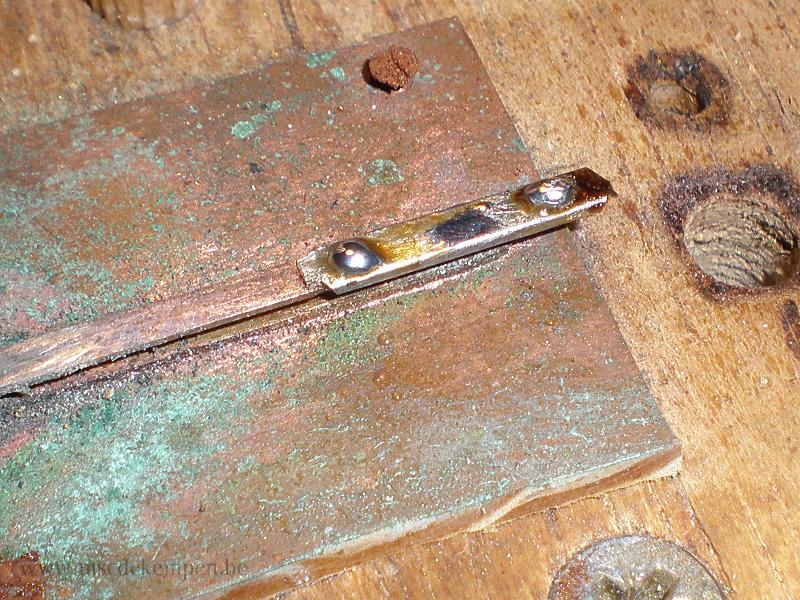

Schuif een ROCO raillas op de mal en vertin met voldoende soldeertin

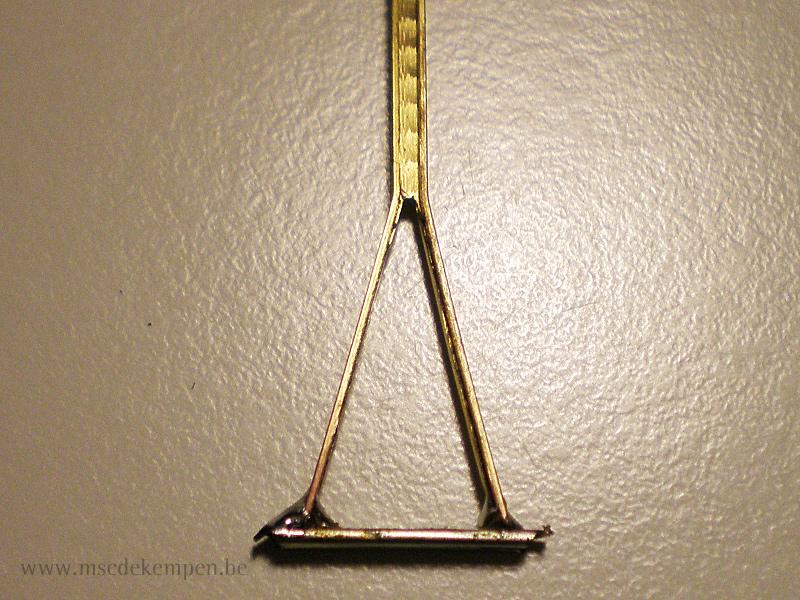

en soldeer deze perfect haaks op de beentjes van het H-profiel.

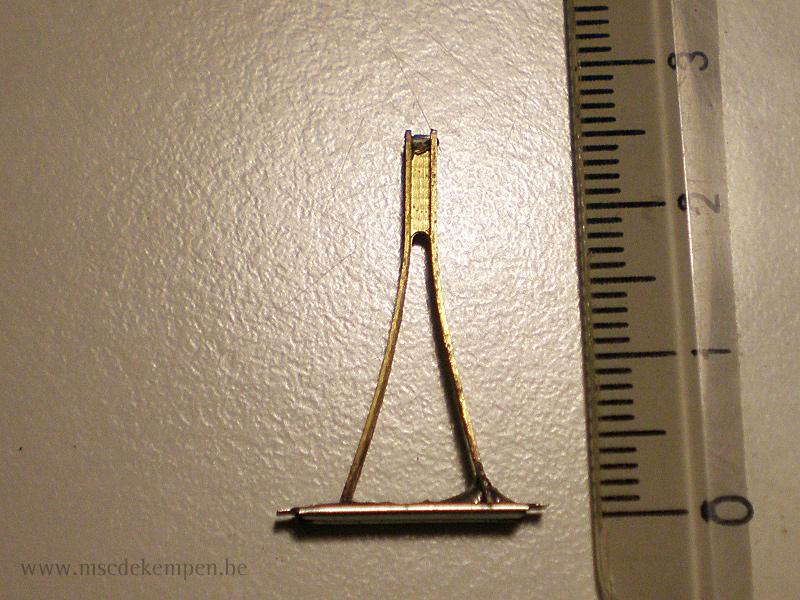

Slijp nu het profiel door op exact 25 mm gemeten vanaf de basis van de raillas.

Dit is het uithangprofiel.





2: De dubbele hangdraad

Neem nu een stukje koperleiding. Knip 2 stukjes lasdraad van ongeveer 5 cm lang. Steek de beide stukjes ongeveer 1cm in de koperleiding en soldeer ze vast aan het uiteinde van de koperleiding, maar zorg ervoor dat je niet te lang verwarmd want dan kan de soldeertin volledig in de buis lopen, wat niet de bedoeling is. Met behulp van een buizensnijder kan je nu de imitatie van de isolator maken. Op 1mm van de zijkant maak je een groef, zonder de buis volledig door te snijden. 1mm naast deze groef maak je met de buizensnijder een tweede groef waarbij je nu de buis wel volledig door mag snijden. Als deze niet volledig doorgesneden kan worden, kan je hem nog altijd doorknippen met een draadstriptang diameter 1,5 mm .Let echter wel op dat de lasdraad niet mee doorsneden wordt. Knip nu een van de twee doorstekende lasdraadstukjes tot vlak tegen isolator af .

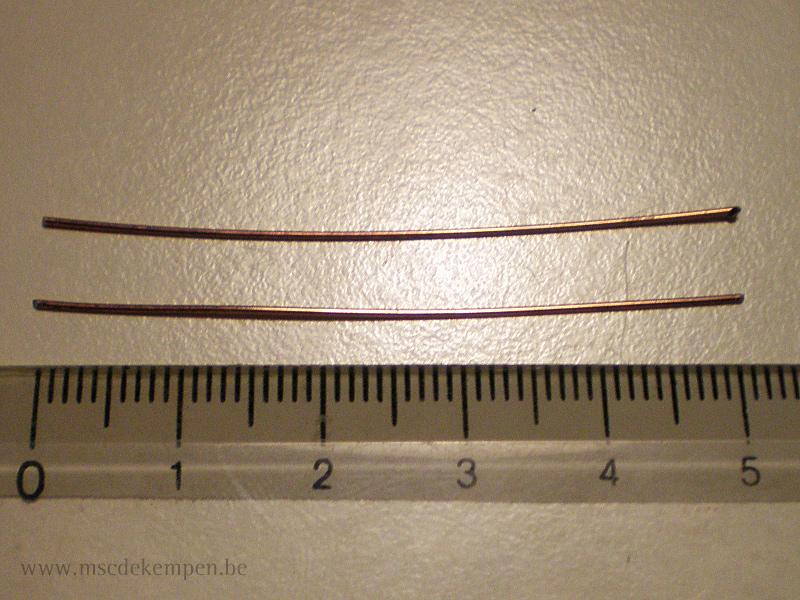

Knip 2 stukjes lasdraad af op ongeveer 5cm lengte

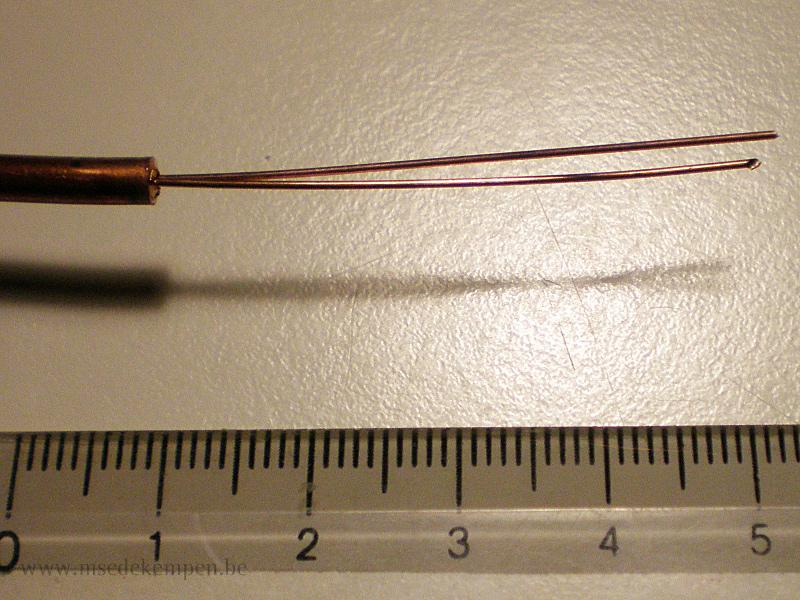

en schuif ze ongeveer 1 cm in de koperenleiding

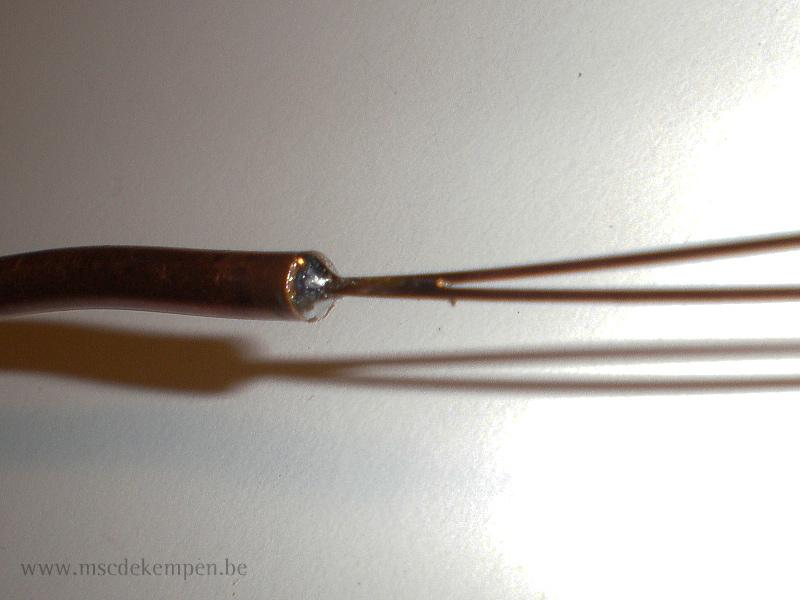

Soldeer de 2 draden vast aan het uiteinde van de koperleiding.

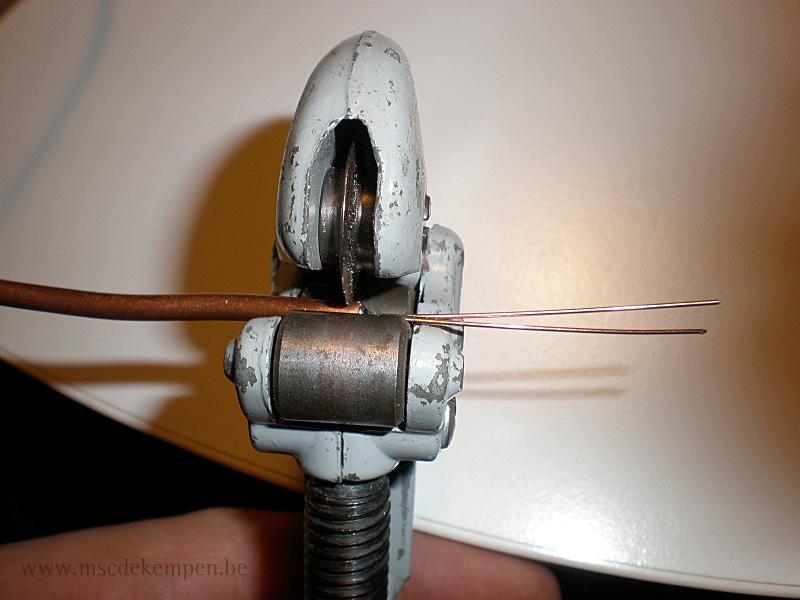

Maak met de buizensnijder de eerste groef in de koperen leiding, zonder deze door te snijden, op 1 mm afstand van het gesoldeerd gedeelte.

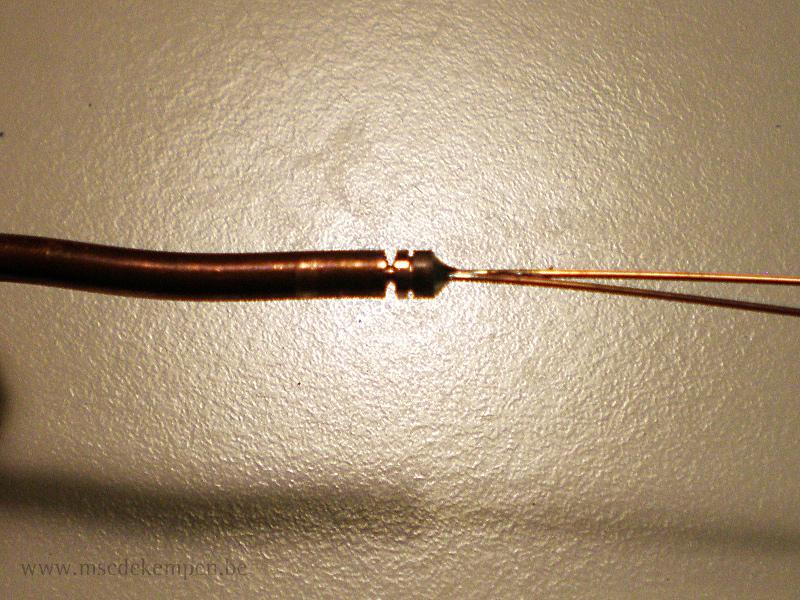

Op 2mm van de soldering snij je nu een 2^e groef met maximale diepte.



Meestal zal de koperen buis nog net aan het werkstuk vast hangen ….

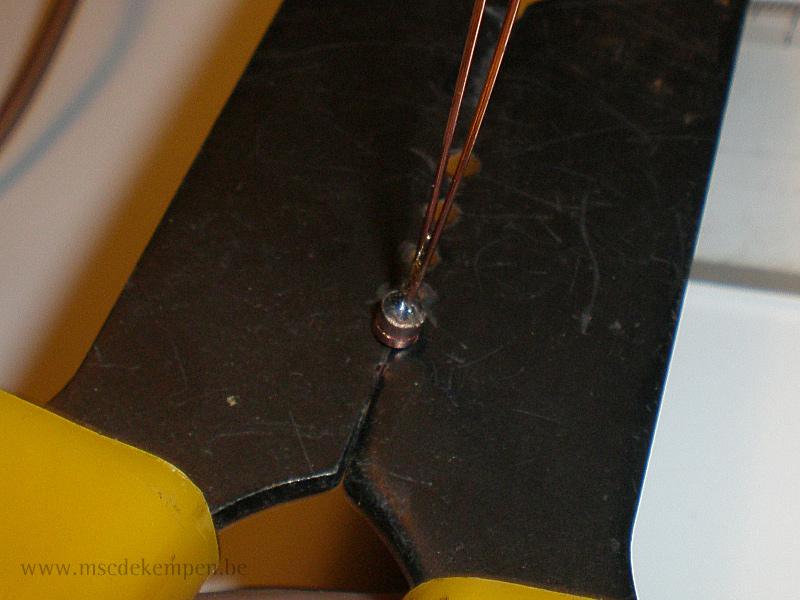

… en moet deze met een geschikte draadstriptang doorgeknipt worden, zonder de draden mee door te knippen ….

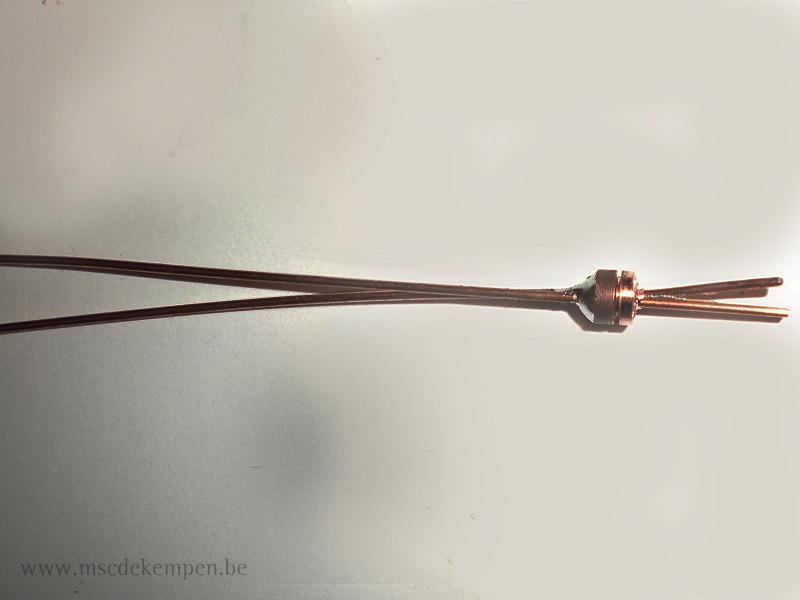

…. Zodat je dit resultaat bekomt.

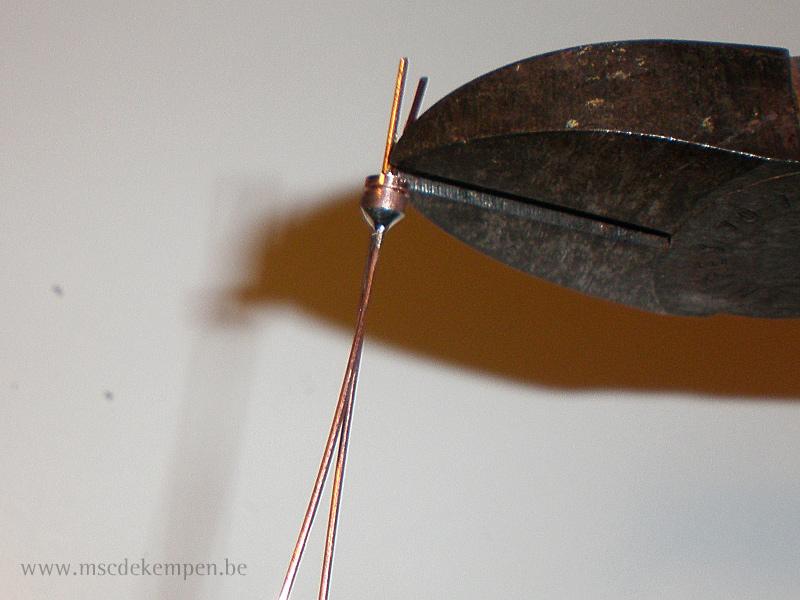

Vervolgens knip je met een kniptang één van de 2 uitstekende draden vlak achter de isolator af.

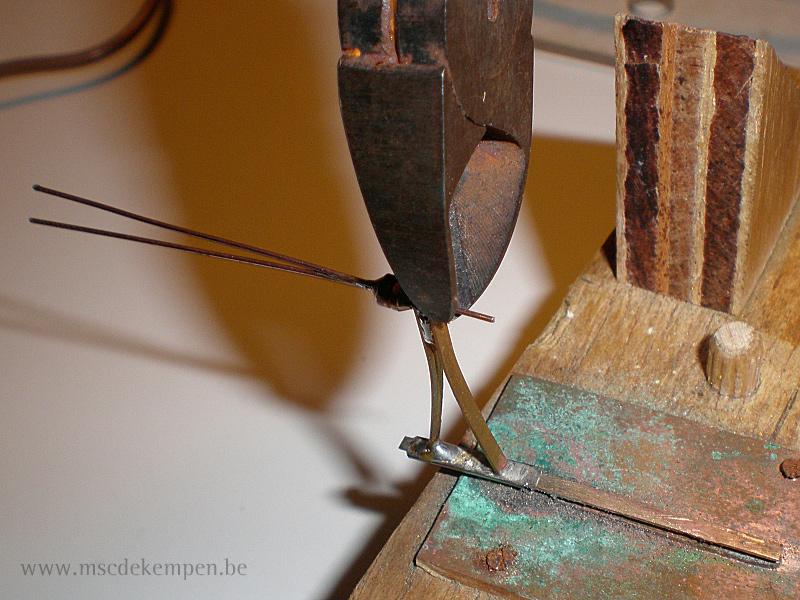

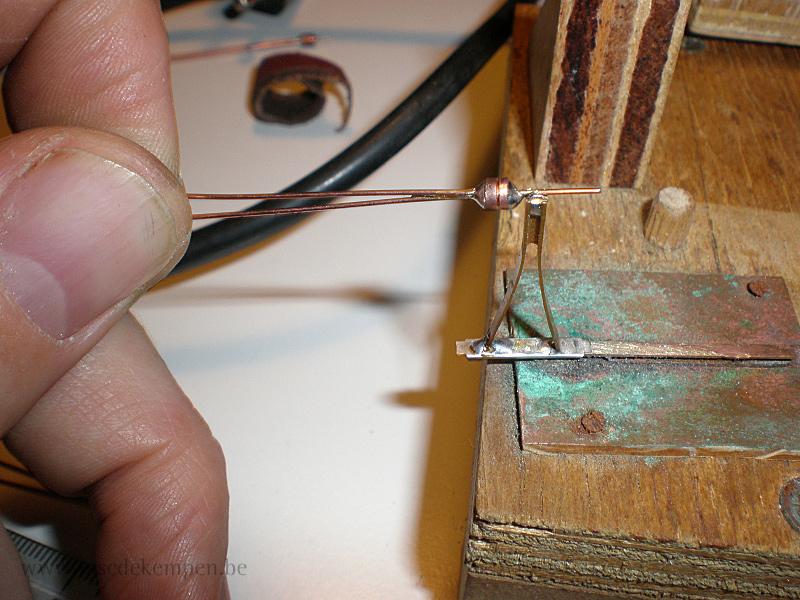

Gebruik de mal opnieuw om de dubbele hangdraad aan het uithangprofiel te solderen



Het overtollige stuk van de hangdraad kan je nu afknippen.

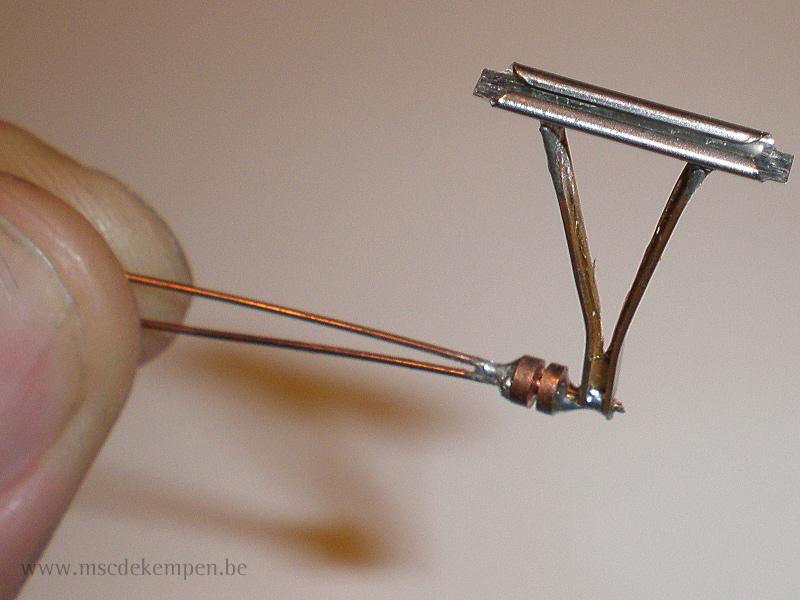

Je hebt nu de uithanger gemaakt: weliswaar een precisie werkje dat misschien de eerste keer niet zo geslaagd zal zijn, maar oefening baart kunst, en troost je met de gedachte dat bij een mislukking het gebruikte materiaal niet duur is.



Verdere detaillering van het basisportaal wordt besproken in een volgend gedeelte. Het zal hier gaan over een bevestigingsysteem waarmee de bovenleidingsdraden aan de portalen bevestigd worden. Tevens zullen hier ook mogelijke variëteiten van de portalen besproken.

In later gedeelte zal de opbouw van de gebruikte mal(len) toegelicht worden.

Ook een mogelijke wijze voor het maken van rijdraden zal nog toegelicht worden.



Tot volgende maand.
